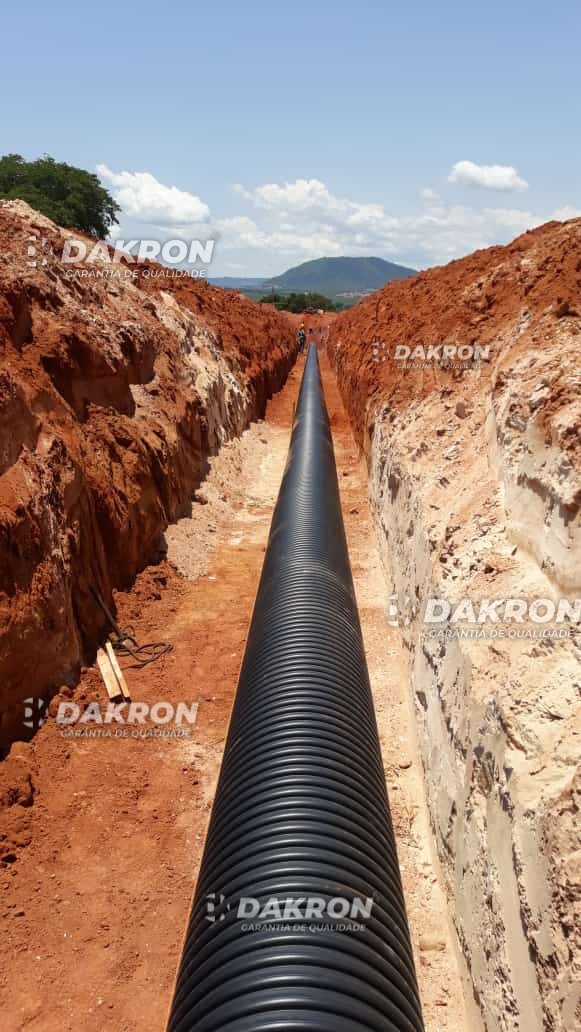

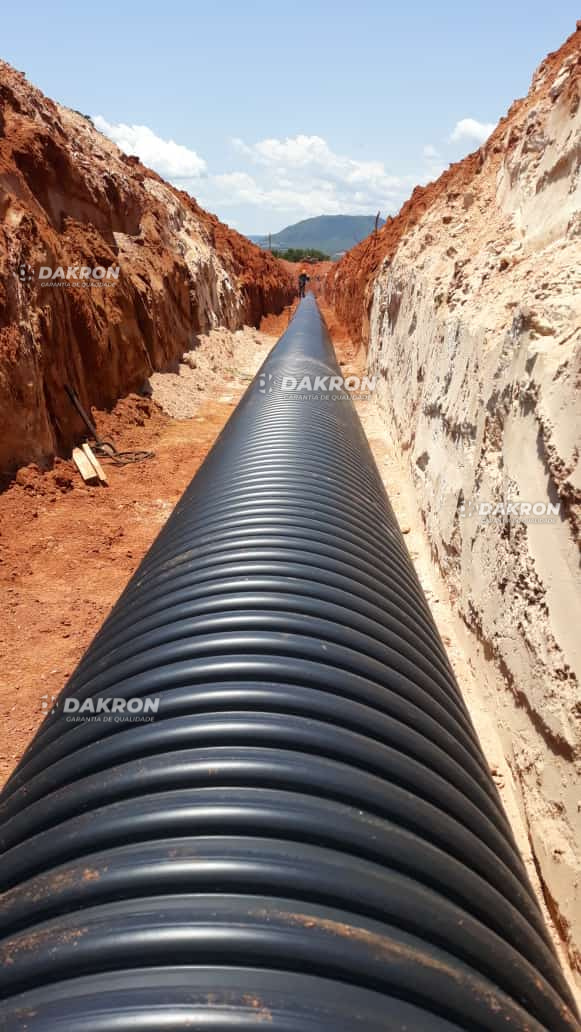

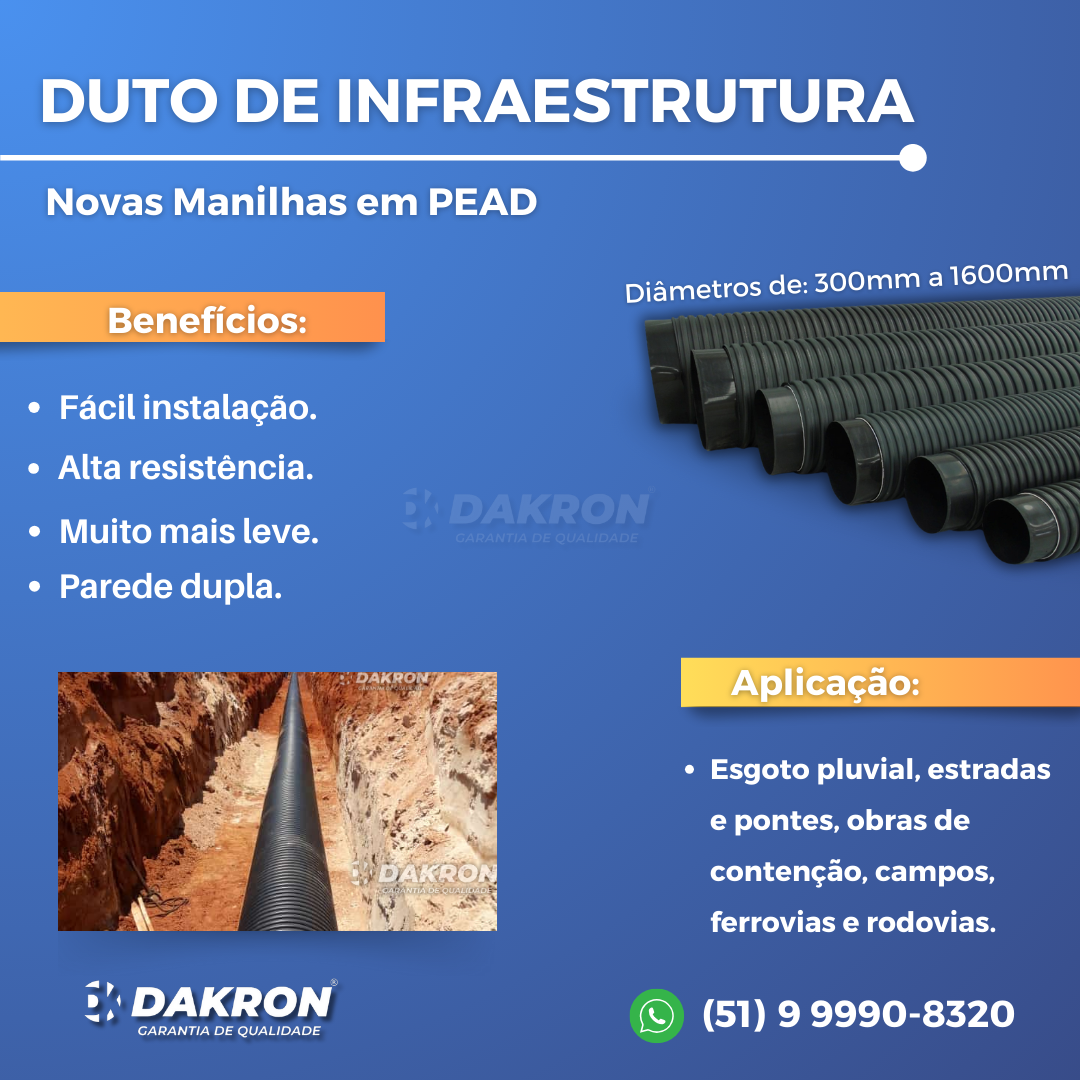

Duto de Infraestrutura Helicoidal em Pead (Polietileno de alta densidade).

Sua finalidade: Para drenagem de aguas pluviais e esgotos de acordo com ABNT NBR 21138-l.

VANTAGENS:

• Dupla parede – Alta resistênia;
• Corrugado externo – Liso interno;
• Leve – fácil instalação;
• Grandes diametros;

APLICAÇÕES:

• Esgoto pluvial;
• Estradas e pontes;
• Obras de contenção;
• Campos;
• Ferrovias, rodovias;

TAMANHOS: Tubos de 300mm à 1000mm  e 1200mm, 1400mm, 1600mm.

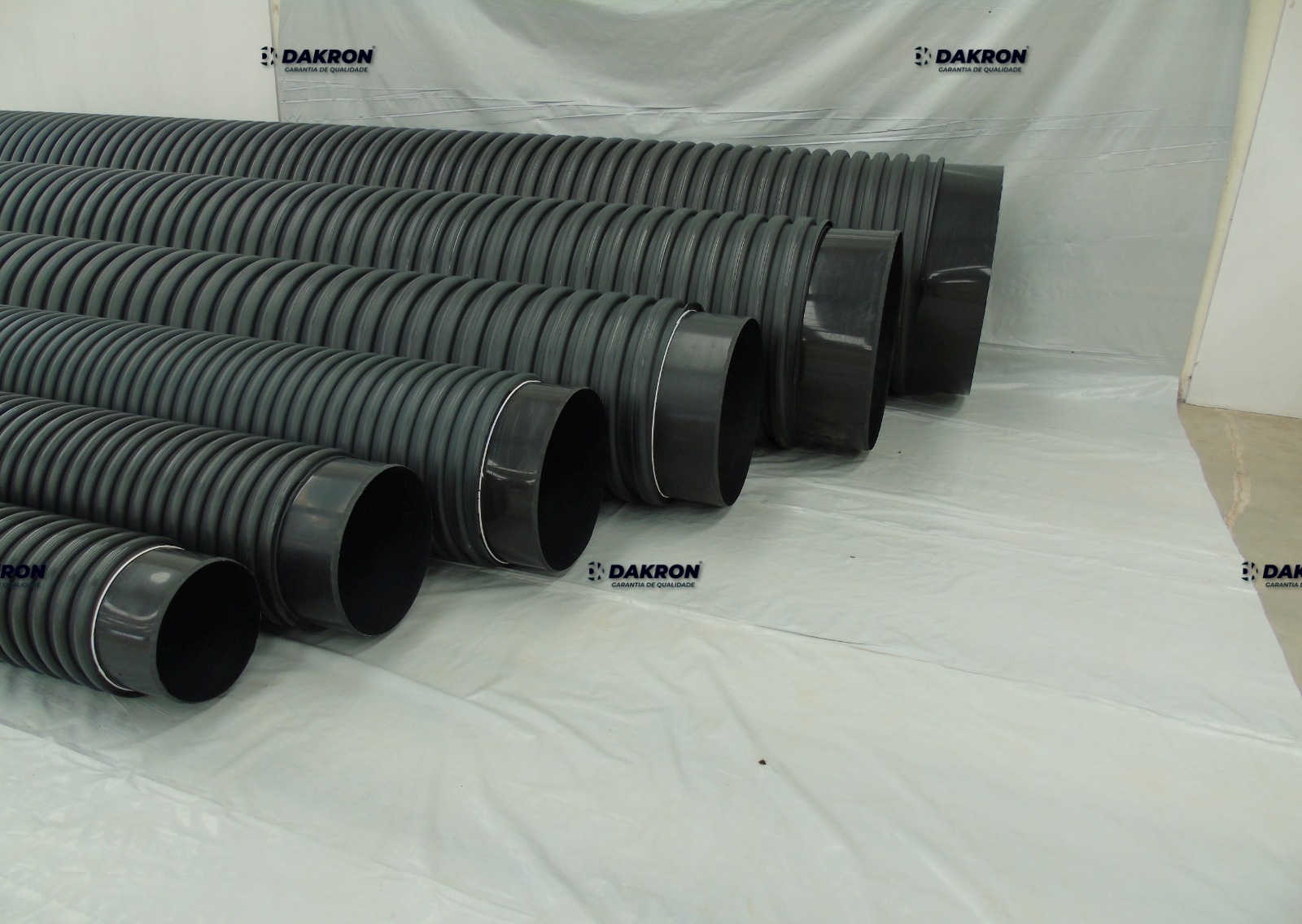

O tubo de infraestrutura (parede dupla) é fabricado em PEAD (Polietileno de Alta Densidade). Sua finalidade é a drenagem de água pluvial e esgoto, de acordo com a ABNT NBR 21138-1 e 21138-3.

Características:

• Dupla parede deixando assim o tubo mais resistente.
• Corrugado externo e liso interno.
• Fácil instalação pois alia leveza (em comparação com os tubos de concreto) e praticidade.
• Grandes diâmetros.
• O formato dos tubos PEAD, desenvolvido com a mais moderna tecnologia, permite utilizar o mesmo tubo em diferentes diâmetros, independente das condições do projeto.

• APLICAÇÕES:
• Drenagem Pluvial;
• Estradas e Pontes;
• Campos;
• Obras de contenção;
• Rodovias, Ferrovias e Sub-solos;

É também fabricado perfurado, destinando-se à aplicação de drenagem, captação de águas subterrâneas em rodovias, ferrovias, aeroportos, campos esportivos e outras obras de infraestrutura onde se faz necessário o controle de águas infiltradas ou provenientes da elevação de lençol freático. Neste caso deve-se especificar que deseja o material perfurado.

Armazenamento:

É recomendado o armazenamento dos tubos sobre pallets ou pranchas lisas de madeira para facilitar a colocação e remoção das cintas ou cordas ao redor do tubo. Se os tubos forem armazenados diretamente no chão, a área deve ser plana e livre de pedras, cascalhos, ou objetos que possam danificar os tubos.

Os tubos devem ser presos por cunhas ou blocos de madeira, para evitar o rolamento. Conforme a quantidade e espaço disponível pode ser necessário empilhar os tubos. Neste caso, é recomendado o empilhamento em pirâmides com largura não superior a 5 metros, e altura não superior a 2 metros (Figura 1).

Manter os tubos em local que não haja incidência da luz solar direta. Se os tubos ficarem estocados durante um longo período em local descoberto, recomenda-se cobri-los com uma lona ou sombrite, a fim de manter as características químicas e mecânicas do material.

Base:

• A base deve ter espessura mínima de 10 cm, podendo usar o solo nativo ou solo de outra região;
• O solo não deve apresentar nenhum tipo de matéria orgânica ou outras de impurezas;
• Fazer a compactação total do leito. Pode adotar o procedimento de compactação (adensamento) com água;
• Verificar se a vala está isenta de pedras, torrões de terra e materiais cortantes; Não deve ser usado em instalação com fundações instáveis ou com presença de água na vala;

• Cuidados devem ser tomados para não causar aumento no diâmetro vertical do tubo devido ao excesso de esforço de compactação lateral. A função da base é possibilitar o bom assentamento geométrico do tubo, para que o mesmo fique uniformemente apoiado em todo o comprimento.
• Também deve apresentar resistência suficiente para responder com reação de força oposta resultante de forças atuantes no tubo. O material utilizado deve ser isento de rochas ou torrões com dimensões superiores a 15 mm.
• A altura da base deve ser DN/4 (Diâmetro Nominal) ou 150 mm (o que for menor), porém nunca inferior a 100 mm. O solo dela deve ser compactado, deve-se utilizar para esta finalidade o compactador mecânico ou apiloamento manual. Para o recobrimento do tubo é recomendado a compactação em camadas: DN/3. Cada camada deve ser compactada antes de receber a camada seguinte. (Figuras 4, 5, 6, 7 e 8).

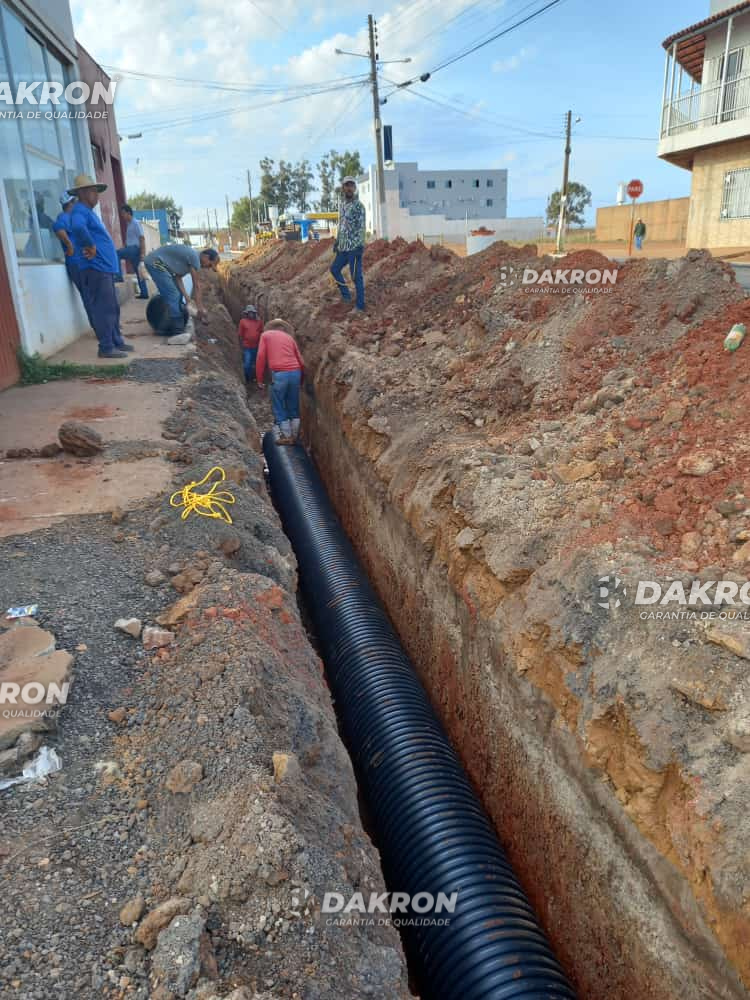

Preparo e instalação:

• Preparo da base de assentamento de no mínimo 100mm usando para esta finalidade o sapo mecânico ou apiloamento manual.

Primeira camada lateral, fazendo a compactação correta, pode ser usado para esta finalidade o sapo mecânico ou apiloamento manual.

Segunda camada lateral, fazendo a compactação correta, pode ser usado para esta finalidade o sapo mecânico ou apiloamento manual.

Terceira camada lateral, fazendo a compactação correta, pode ser usado para esta finalidade o sapo mecânico ou apiloamento manual. Lembrando que não pode ser compactado na geratriz do tubo.

Fazer a finalização da compactação lateral com a última camada depois do recobrimento

total do tubo. Neste momento pode ser compactado na geratriz do mesmo.

A compactação sobre o topo do tubo deve garantir que exista material suficiente para não impactar no tubo. Pelo menos 300 mm de cobertura devem ser considerados quando usar um compactador mecânico operado manualmente.

RECOBRIMENTO:

O recobrimento da tubulação deve ser feito em camadas e compactadas com 300mm acima da geratriz superior do tubo, com material isento de pedras ou objetos cortantes e pontiagudos com arestas vivas.

O restante do recobrimento pode ser feito com material granular do próprio local escavado, compactado em camadas de 200 a 300 mm de espessura.

Caso o material escavado não atinja o grau de compactação necessário, substituir o material da camada de aterro final por outro.

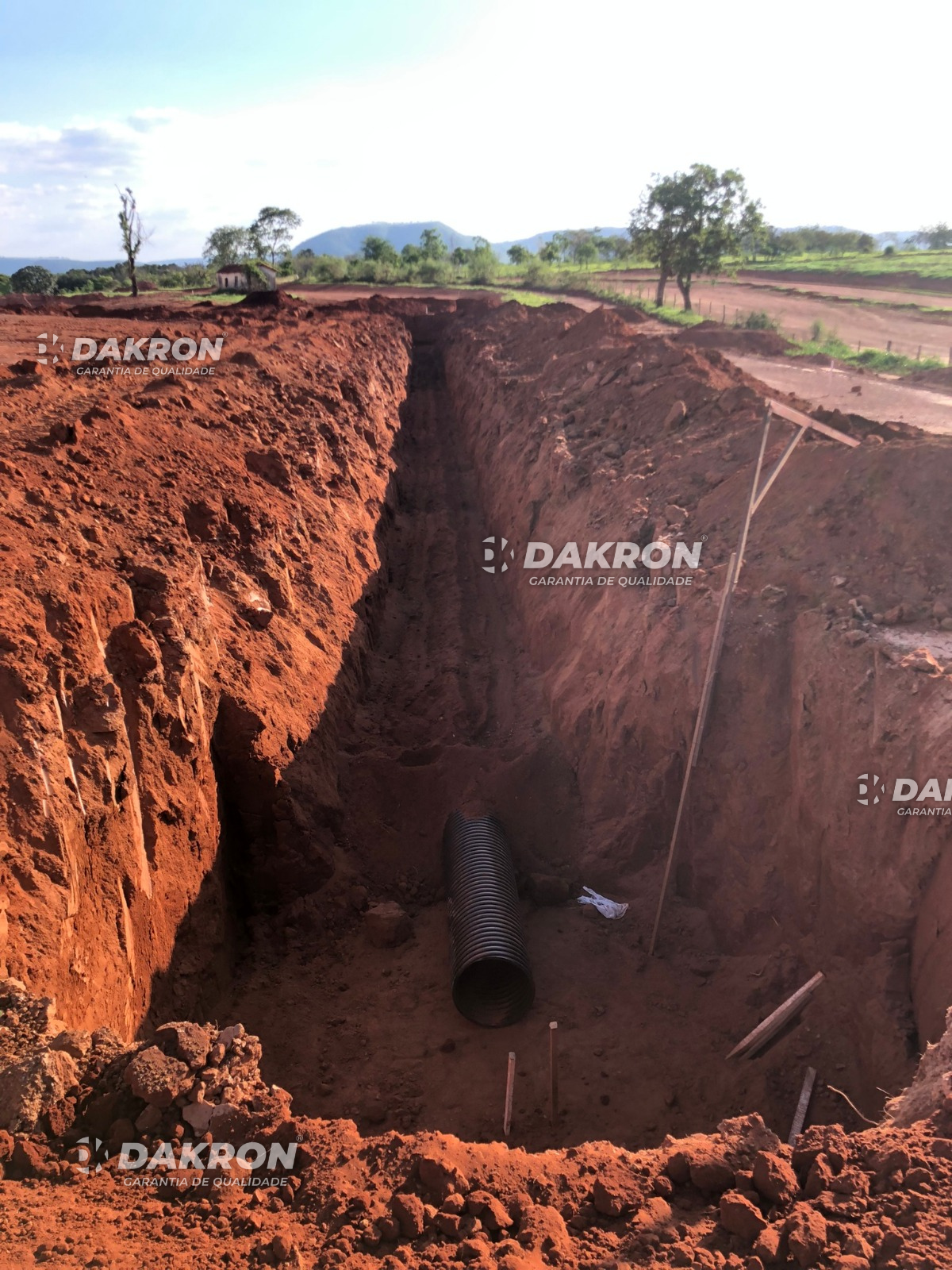

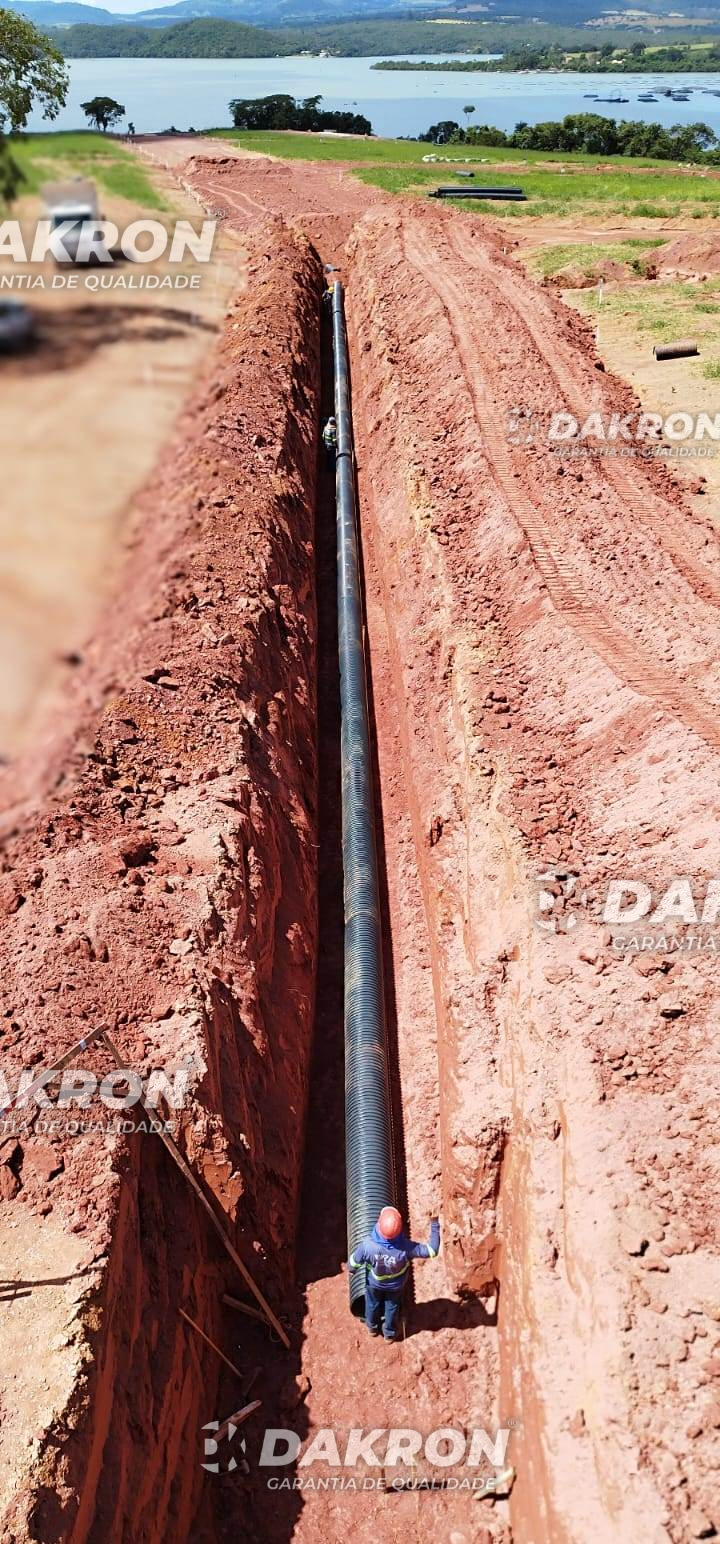

LARGURA DA VALA:

A largura da vala (d) deve ser calculada de modo a permitir os serviços de instalação do tubo e a compactação do solo. O espaço entre o tubo e as paredes laterais da vala deve ser superior à largura dos equipamentos necessários de compactação.

A largura de vala sugerida para instalação dos tubos Tucano, é recomendado o tamanho de 3 vezes o diâmetro externo do tubo (Figura 9).

DOIS TUBOS NA MESMA VALA:

Caso seja necessário a instalação de dois tubos paralelos na mesma vala a recomendação da distância (d) entre os tubos e as paredes laterais da vala deve ser de no mínimo 300mm ou ser superior à largura dos equipamentos necessários de compactação.

Lembramos que o auxílio de técnicos qualificados para maiores instruções e acompanhamento dos trabalhos é vital para uma obra/instalação eficaz.

TAMANHOS: Tubos de 300mm a 1000mm e 1200mm, 1400mm, 1600mm.
